1.目的

以WINCC7.5版本为例，工控机为单网口的情况下，实现与西门子PLC通讯并与无线路由器连接上外网功能。

2.网络设计

以宁钢管带机项目网络设计为例，WINCC工控机与无线路由器之间相距较远，采用光纤加光电转换器实现连接，再将无线路由器与柜内交换机通过以太网相连，详见下方网络设计图1所示。

图1 管带机网络设计图

3.软件设置

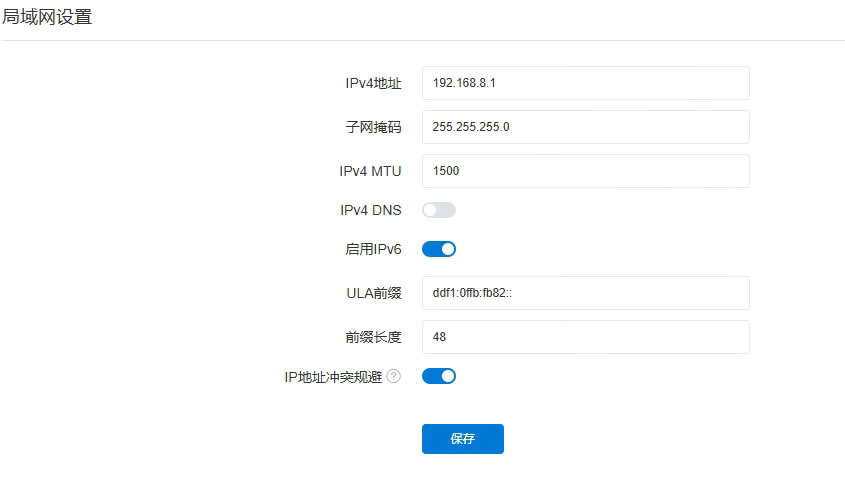

1）进入无线路由器管理界面，找到局域网设置，设置LAN口地址192.168.8.1，如图2所示。

图2 无线路由器LAN设置

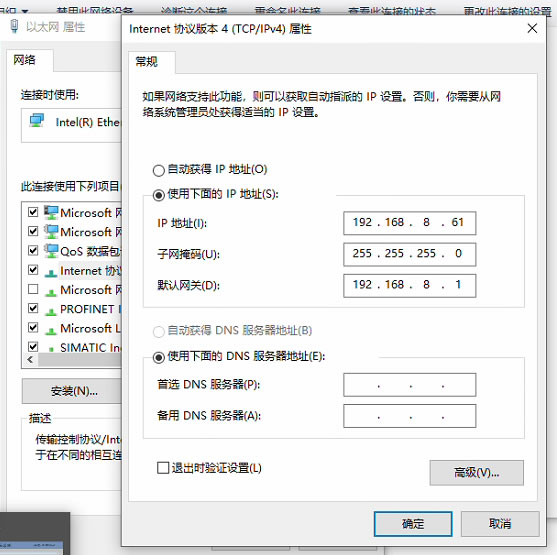

2）设置WINCC工控机IP地址192.168.8.61（与PLC地址同网段），网关填无线路由器LAN口地址192.168.8.1，如图3所示。

图3  WINCC工控机IP地址设置

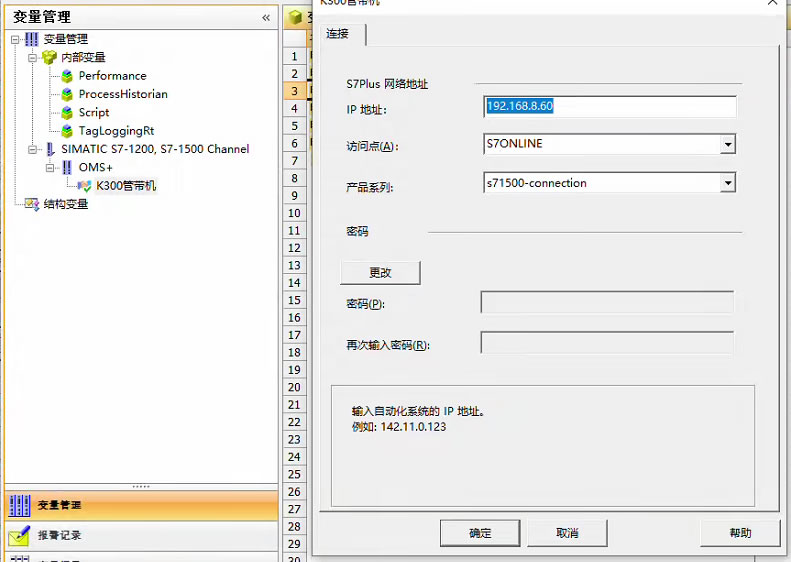

3）打开WINCC变量管理器，右键内部变量点击连接，输入与之通讯的西门子PLC地址192.168.8.60，选择对应的PLC型号，如图4所示。

图4 WINCC与PLC通讯地址设置

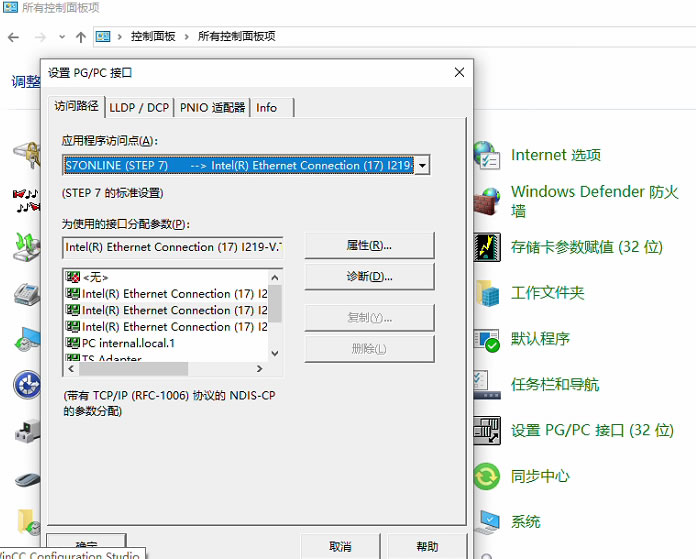

4）打开控制面板，点击设置PG/PC接口（32位），应用程序访问点在下方选择“网卡名.TCTIP.1”,点击确定，如图5所示。

图5 设置PG/PC（32位）接口

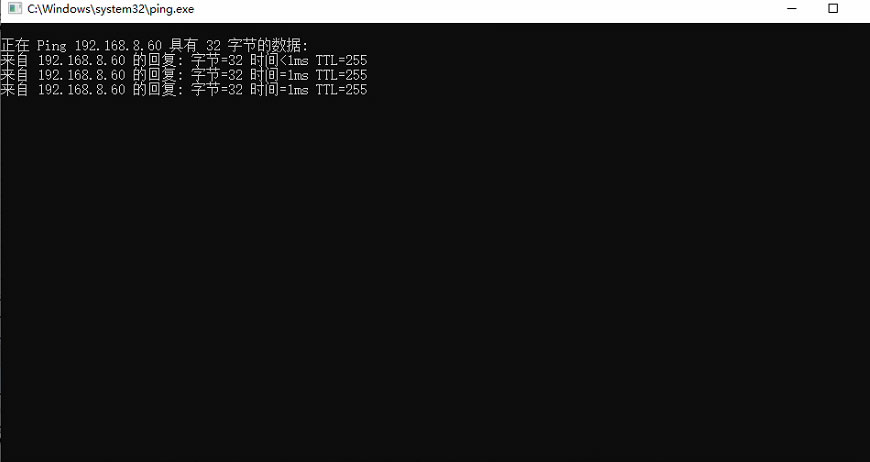

5）全部设置完成，按win+r组合键，输入ping 192.168.8.60（PLC地址），测试通讯是否连通，如图6所示，说明通讯连通。

图6 测试通讯图

6）打开桌面浏览器，加载成功说明上外网设置成功。
